מאת: ד"ר דרור עובדיה, מנהל המחלקה לאורתופדיה ילדים, "דנה-דואק".

מערכת ההדמיה EOS מבוססת על המצאה זוכת פרס נובל בפיזיקה בתחום מינון נמוך של חלקיקים.

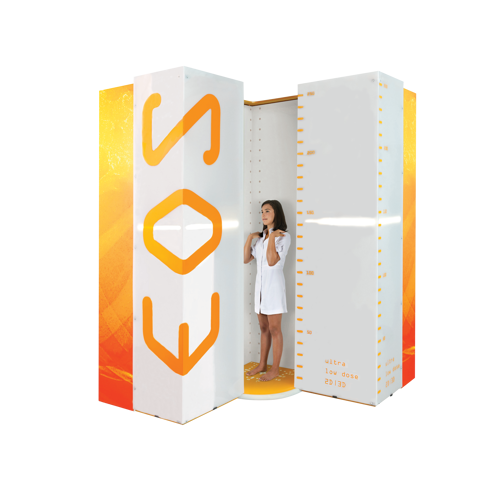

המערכת סורקת את החולה בעודו עומד או יושב ומאפשרת שחזור תלת מימדי של הצילומים. המערכת קולטת את הגפיים, עמוד השדרה או כל הגוף בסריקת רנטגן אחת בלבד, המבוצעת בו זמנית בשני מישורים ולאחר מכן מסוגלת לבצע אינטגרציה של שני המישורים ולשחזר את הסריקה לתמונה תלת ממדית. כל זאת באמצעות קרינה במינון נמוך במיוחד, ללא עיוותים ובזמן קצר.

מערכת EOS המשקפת במינון קרינה מופחת



• מערכת EOS פולטת קרינה במינון של עד פי 2-3 פחות מאשר רדיוגרפיה כללית ופי 20 פחות מאשר טומוגרפיה ממוחשבת (CT)
• צילומי עמוד שדרה – עד 85% פחות קרינה מאשר ברדיוגרפיה ממוחשבת (CR) באיכות שווה או טובה יותר.
• צילומי גפיים תחתונות ועמוד שדרה לכל אורכו - מינון קרינה מופחת ב-50% מאשר ברדיוגרפיה ממוחשבת (DR).
• בדיקות ציר ועיוותי מבנה של גפיים תחתונות עם מינון קרינה נמוך ב- 95% מאשר בטומוגרפיה ממוחשבת (CT).
• קיים גם פרוטוקול לביצוע בדיקה במינון אולטרה מופחת שבו מפחיתים את כל המינונים שצוינו לעיל פי 10.
• הפחתת מינון הקרינה מועילה ומיטיבה במיוחד עם ילדים שצריכים לבצע צילומים חוזרים לעיתים תכופות, כגון ילדים עם עיוותי עמוד שדרה דוגמת עקמת.
• המכשיר מפחית את זמן ביצוע הסריקה (זמן הסריקה אורך כ 10-20 שניות).

EOS מאפשרת אבחון טוב יותר ודיוק בתמונה, צילומי התלת מימד של ילדים בעמידה מאפשרים לרופא לבחון מספר דברים:



• לראות בצורה מדויקת את עמוד השדרה ואת הגפיים התחתונות.
• לראות את האינטראקציה בין המפרקים לשאר המערכת השלדית ובפרט לעמוד השדרה, הירכיים והרגליים, כך שהרופא יכול להעריך את האיזון והיציבה ולבחון את העצמות, המפרקים והרצועות ממספר זוויות.
• לראות את כל אזורי הגוף בצילום אחד ללא צורך בחיבור מספר תמונות יחד.
• לראות בצורה מדויקת וללא עיוותים את מערכת השרירים והשלד, דבר הנחוץ לאבחנה מדויקת יותר ולתכנון הטיפול.
• טכנולוגית ה- EOS מספקת תמונות בגודל אמיתי, בקנה מידה 1:1 לתכנון כירורגי ולניטור מחלות עצם ומפרקים

EOS מאפשרת הכנה טובה לקראת ביצוע הניתוח

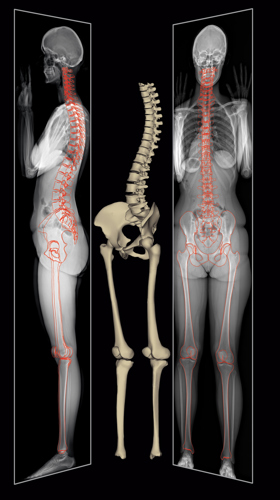

המערכת מאפשרת בנית מודל תלת ממדי ספציפי לחולה, המתווסף לחישובי תלת מימד אוטומטיים של אנטומיית החולה ובכך, מבטיחה תכנון ניתוח מדויק, המבוסס ומותאם לנתוניו הספציפיים של החולה.

למה משמשת הדמיה מסוג EOS?



• מכשיר ה- EOS משמש בראש ובראשונה כדי להעריך מטופלים עם עיוותים ובעיות נוספות בעמוד השדרה, באגן, בירכיים, ברכיים ולכל אורך הגפיים תחתונות.
• ביצוע אומדן אורך וזוויות של הגפיים התחתונות, סביביבוב צירי פיתול של החוליות בעמוד השדרה או בעצמות הגפיים התחתונות, מדידת פרמטרים פיזיולוגיים של עמוד השדרה כגון קיפוזיס לורדוזיס, וכל הפרמטרים הקליניים האורתופדיים הרלוונטיים אשר מחושבים ונשמרים במערכת.
• על פי מחקרים שבוצעו על עיוותים בעמוד השדרה, אחת המגבלות הידועות בהערכת העיוותים הנ"ל, הינה השימוש בהדמיה דו ממדית. עקמת אידיופתית ידועה כעיוות תלת מימדי של עמוד השדרה. צילומי עקמת שגרתיים לא מאפשרים הערכה מדויקת של הממד האקסיאלי (סיבוב החוליות) ולעתים קרובות גם ממעיטה בערכו של העיוות שנוצר במבנה גופי החוליות. מערכת ה-EOS, המאפשרת צילום בו זמני של שני מישורים וביצוע שחזור תלת ממדי בהמשך, מביאה לתוצאה של מדידות משופרות והבנה טובה יותר של העיוות התלת מימדי.

לסיכום:

השיקוף באמצעות מערכת EOS מהיר יותר, מדויק יותר ובשל מינון הקרינה הנמוך, מהווה את האפשרות הטובה ביותר לביצוע מעקב אחר ילדים עם מחלות ועיוותים של עמוד השדרה ו/או הגפיים, אשר מצריכים צילומים ומעקבים תכופים כדי לפקח על התקדמות המחלה.
